Überlappender Barplot

[foena1988]

Wow, danke euch allen! Auch die ggplot-Variante sieht großartig aus

Eine kleine Frage noch dazu: Ist es möglich, bei der ggplot-Variante die Legende um die "grauen Einträge" (reale Werte) zu erweitern?

LG

[Athomas]

Ist es möglich, bei der ggplot-Variante die Legende um die "grauen Einträge" (reale Werte) zu erweitern?

Meiner Meinung nach: Nein, Deine Gestaltungswünsche passen nicht gut in das ggplot2-Konzept!

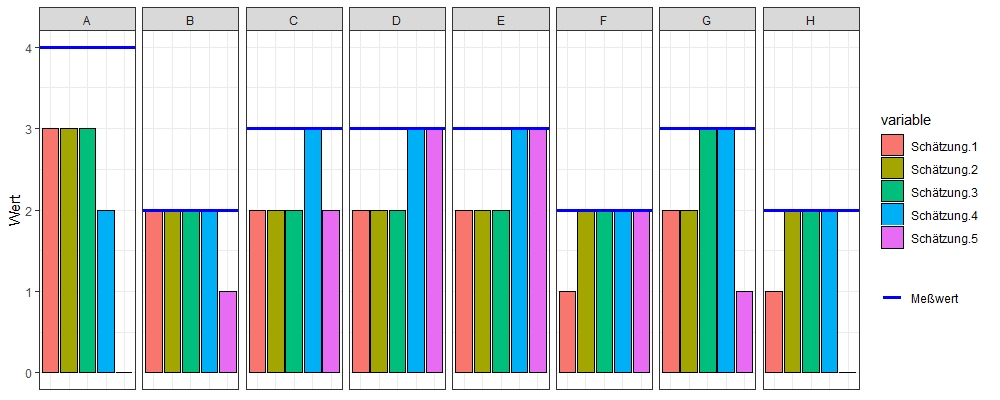

Was hältst Du von dieser Alternative:
.

[bigben]

Als ich das erste Mal eine ggplot2-Grafik für eine Veröffentlichung genutzt habe, habe ich die Legende vorher noch in einem Bildbearbeitungsprogramm überarbeitet - ist lange her, kann man sich als Notnagel auch heute noch überlegen. Wenn alle anderen Stricke reißen macht man hat eine Grafik mit ggplot, die das gewünschte Bild ergibt und eine andere, die die gewünschte Legende ergibt und kopiert das dann in inkscape oder gimp zusammen.
An Athomas' letztem Post finde ich persönlich es etwas störend, dass die x-Achsenbeschriftung jetzt über statt unter den Daten steht; ist aber kein echtes Problem.

Grau in die base-Grafik-Legende einbauen ist nahezu banal:


Code: Alles auswählen

bd <- read.csv2(file="http://forum.r-statistik.de/download/file.php?id=823")

plot(NA, xlim=c(.3,8.7), ylim=c(0,5.3), xlab="Rubrik", xaxt="n", ylab="y-Achse")
axis(1, at=1:8, labels=bd$Rubrik)
abline(h=seq(0,10,.5), col="lightgrey")
for(i in 1:8){
  rect(i-.4, 0, i+.4, bd$Realler.Wert[i], col="grey")
  for(j in 1:5)
    rect(i-.4+.16*(j-1), 0, i-.24+.16*(j-1), bd[i, j+2],
         col=terrain.colors(5)[j])
}
legend("topright", fill=c("grey", terrain.colors(5)), inset=.02,
       legend=c("Realer Wert", "Schätzung 1", "Schätzung 2",
                "Schätzung 3", "Schätzung 4", "Schätzung 5"))

LG,
Bernhard
